| standard packaging: | 팔레트당 모듈 23개 |

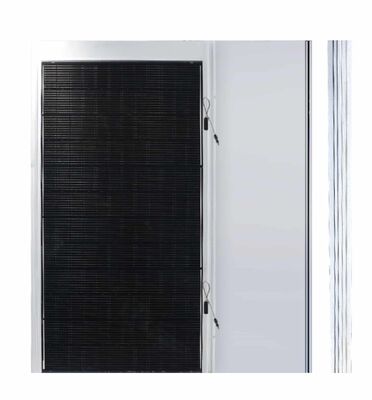

XSCM-520-T는 건물일체형 지붕 프로젝트를 위해 태양광 모듈과 강판 지붕 형식을 결합한 제품입니다. 이 페이지는 520W 출력 등급을 설명합니다.
표준시험조건 (STC): 일사강도 1000 W/m², 셀 온도 25 °C, 스펙트럼 AM1.5.
| 최대출력 (Pmax) | 520 W |
|---|---|
| 최대출력 동작전압 (Vmp) | 39.25 V |
| 최대출력 동작전류 (Imp) | 13.25 A |
| 개방전압 (Voc) | 48.52 V |
| 단락전류 (Isc) | 13.92 A |
| 출력 허용오차 | 0 ~ +3% |
| 최대 퓨즈 정격전류 | 25 A |
| 작동 온도 | -40 ~ +85 °C |
| Pmax 온도계수 | -0.26 %/°C |
| Voc 온도계수 | -0.24 %/°C |
| Isc 온도계수 | 0.04 %/°C |
| 모듈 치수 | 2400 x 1314 x 4 mm |
|---|---|
| 모듈 중량 | 28 kg |
| 셀 유형 | TOPCon, 182 x 91 mm |
| 셀 배열 | 132셀 (11 x 12) |
| 정션박스 | IP68 |
| 출력 케이블 | 4 mm²; 케이블 유효 길이 400 mm |
| 커넥터 유형 | MC4 호환 |
| 전면 정적하중 | 5400 Pa |
| 후면 정적하중 | 2400 Pa |
Pa로 표시된 정적하중 값은 모듈의 압력하중 등급이며, 지붕에 추가되는 중량을 뜻하지 않습니다. 설치 시스템 전체와 하중 분포를 현장 조건에 맞게 검토해야 합니다.
| 팔레트당 모듈 수 | 23 |
|---|---|
| 40피트 컨테이너당 모듈 수 | 368 |
주문 시 최종 포장 구성을 확인하십시오.
전체 지붕 구성의 일부로 모듈을 설계하십시오. 프로젝트 위치에 맞춰 지지구조, 지붕 이음부, 고정 설계, 배수와 방수 상세를 검토하십시오. 조달 전에 시스템 전압 구성과 설치 문서를 확인하십시오.
공개된 모듈 치수는 2400 x 1314 x 4 mm이며 중량은 28 kg입니다.
표준시험조건에서 개방전압 Voc는 48.52 V입니다.
지붕 구성과 고정 상세는 프로젝트별 검토가 필요합니다. 기술 협의를 위해 지붕 단면, 도면, 현장 조건과 필요 수량을 보내주십시오.
프로젝트 위치, 지붕 도면 또는 사진, 필요 수량, 납품 목적지와 목표 일정을 알려주십시오. 문의 시 정확한 모델을 기재하십시오.
