| standard packaging: | 팔레트당 모듈 36개 |

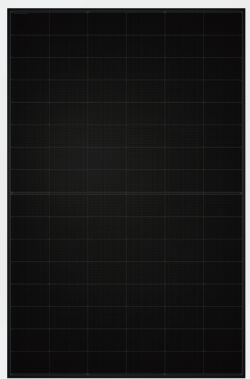

TWMNH-48HE는 전면과 후면에 유리를 사용하고 검정색 양극산화 알루미늄 프레임을 적용한 450W N형 태양광 모듈입니다. 아래 사양은 450W 출력 등급에 해당합니다.
표준시험조건 (STC): 일사강도 1000 W/m², 셀 온도 25 °C, 스펙트럼 AM1.5.
| 최대출력 (Pmax) | 450 W |
|---|---|
| 최대출력 동작전압 (Vmp) | 29.81 V |
| 최대출력 동작전류 (Imp) | 15.10 A |
| 개방전압 (Voc) | 35.95 V |
| 단락전류 (Isc) | 15.81 A |
| 출력 허용오차 | 0 ~ +3% |
| 최대 시스템 전압 | 1500 VDC |
| 최대 퓨즈 정격전류 | 30 A |
| 작동 온도 | -40 ~ +70 °C |
| Pmax 온도계수 | -0.28 %/°C |
| Voc 온도계수 | -0.24 %/°C |
| Isc 온도계수 | 0.046 %/°C |
| 모듈 치수 | 1762 x 1134 x 30 mm |
|---|---|
| 모듈 중량 | 23.7 kg |
| 셀 기술 | TNC |
| 셀 배열 | 96셀 (6 x 16) |
| 전면 유리 | 2.0 mm AR 코팅 반강화유리 |
| 후면 유리 | 2.0 mm 반강화유리 |
| 프레임 | 검정색 양극산화 알루미늄 합금 |
| 정션박스 | IP68; 다이오드 3개 |
| 출력 케이블 단면적 | 4.0 mm² |
| 전면 정적하중 | 6000 Pa |
| 후면 정적하중 | 4000 Pa |
Pa로 표시된 정적하중 값은 모듈의 압력하중 등급이며, 지붕에 추가되는 중량을 뜻하지 않습니다. 설치 시스템 전체와 하중 분포를 현장 조건에 맞게 검토해야 합니다.
| 팔레트당 모듈 수 | 36 |
|---|---|
| 40피트 하이큐브 컨테이너당 모듈 수 | 936 |
주문 시 최종 포장 구성을 확인하십시오.
프로젝트 설계에서 강성 유리·프레임 모듈이 필요한 경우에 사용하십시오. 선정 전에 지붕의 하중 지지능력, 장착 시스템, 현장 풍하중·적설하중 및 적용 전기 요건을 검토하십시오.
전면과 후면에 각각 2.0 mm 유리, 검정색 양극산화 알루미늄 프레임을 사용하며 모듈 두께는 30 mm입니다.
이 페이지의 전기적 특성은 450W 출력 등급에만 해당합니다. 견적 요청 시 정확한 출력 등급을 확인하십시오.
모델, 수량, 프로젝트 위치, 장착 방식, 납품 목적지와 목표 일정을 알려주십시오.
프로젝트 위치, 지붕 도면 또는 사진, 필요 수량, 납품 목적지와 목표 일정을 알려주십시오. 문의 시 정확한 모델을 기재하십시오.
