| standard packaging: | 팔레트당 모듈 70개 |

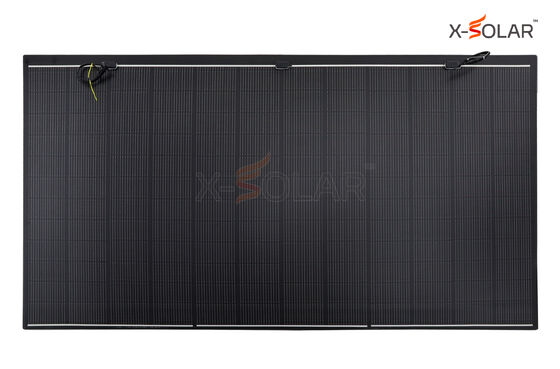

XSFM-580-T2 무프레임 구성은 580W N-TOPCon 유연 태양광 모듈입니다. 치수는 2260 x 1200 x 2.7 mm이며 모듈당 중량은 8.4 kg입니다.
표준시험조건 (STC): 일사강도 1000 W/m², 셀 온도 25 °C, 스펙트럼 AM1.5.
| 최대출력 (Pmax) | 580 W |
|---|---|
| 최대출력 동작전압 (Vmp) | 44.19 V |
| 최대출력 동작전류 (Imp) | 13.13 A |
| 개방전압 (Voc) | 53.03 V |
| 단락전류 (Isc) | 13.86 A |
| 출력 허용오차 | 0 ~ +3% |
| 최대 퓨즈 정격전류 | 25 A |
| 작동 온도 | -40 ~ +85 °C |
| Pmax 온도계수 | -0.26 %/°C |
| Voc 온도계수 | -0.24 %/°C |
| Isc 온도계수 | 0.04 %/°C |
| 모듈 치수 | 2260 x 1200 x 2.7 mm |
|---|---|
| 모듈 중량 | 8.4 kg |
| 셀 유형 | TOPCon, 182 x 91 mm |
| 셀 배열 | 144셀 (12 x 12) |
| 프레임 | 없음 |
| 정션박스 | IP68 |
| 출력 케이블 | 4 mm²; 케이블 유효 길이 400 mm |
| 커넥터 유형 | MC4 호환 |
| 전면 정적하중 | 5400 Pa |
| 후면 정적하중 | 2400 Pa |
Pa로 표시된 정적하중 값은 모듈의 압력하중 등급이며, 지붕에 추가되는 중량을 뜻하지 않습니다. 설치 시스템 전체와 하중 분포를 현장 조건에 맞게 검토해야 합니다.
TÜV SÜD 인증서 Z2 124365 0002 Rev.01의 모델 부속서에는 XSFM-580-T2가 명시되어 있습니다. 이 참조는 무프레임 1000 VDC 구성에만 적용됩니다. 인증서 보유자는 Jiangsu X-Solar Green-Building Technology Co., Ltd.입니다. 발행일은 2024-09-05이며, 기재된 유효기한은 2029-09-02로 인증서 조건을 따릅니다. 공급 구성과 인증서 전문 및 모델 부속서를 대조하고, 프로젝트에 필요한 문서를 요청하십시오.
| 팔레트당 모듈 수 | 70 |
|---|---|
| 40피트 컨테이너당 모듈 수 | 1190 |
주문 시 최종 포장 구성을 확인하십시오.
경량 모듈이 필요한 지붕 프로젝트에서 이 무프레임 구성을 검토하십시오. 지붕 바탕재, 구조적 하중 지지능력, 형상, 고정 방법, 풍하중·적설하중, 배수와 방수를 평가하십시오. 공급 버전의 시스템 전압 구성, 허용 곡률과 취급 지침을 확인하십시오.
이 페이지는 8.4 kg, 2260 x 1200 x 2.7 mm의 무프레임 구성에 해당합니다. 프레임이 있는 구성은 기계적 사양과 포장 사양이 다릅니다.
이 지붕용 모듈을 접거나 반복적으로 굽히지 마십시오. 모델별 운송·지지·취급 지침을 따르고, 곡면 설치를 계획하기 전에 허용 곡률을 확인하십시오.
고정 재료, 케이블과 장비를 포함한 설치 시스템 전체와 하중 분포를 검토하고, 풍하중·적설하중·시공하중·유지보수하중도 함께 고려해야 합니다.
프로젝트 위치, 지붕 도면 또는 사진, 필요 수량, 납품 목적지와 목표 일정을 알려주십시오. 문의 시 정확한 모델을 기재하십시오.
